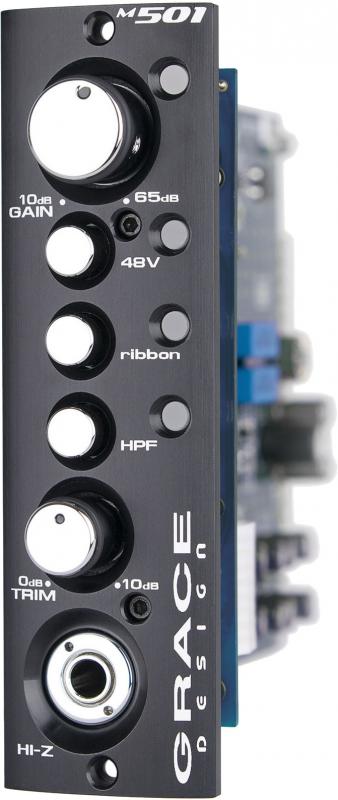

m501

Bien que le marché de la série 500 offre de nombreuses options de préamplificateurs micro colorés, la clarté naturelle et musicale du m501 en fait un ajout précieux. Ce circuit est destiné aux ingénieurs qui maîtrisent la qualité de la source, de la section micro et de son placement, et qui souhaitent capturer le son avec le moins de coloration ou de distorsion possible.

Le module m501 est un module équilibré sans transformateur, avec alimentation fantôme 48 V, filtre passe-haut 75 Hz et entrée instrument HI-Z 6,35 mm. Notre mode micro à ruban exclusif est également de série. Il augmente l'impédance d'entrée du micro, contourne les condensateurs de découplage d'entrée et désactive l'alimentation fantôme 48 V pour protéger les micros à ruban fragiles.

Grand diaphragme, ruban vintage ou dynamique fiable : le m501 fait ressortir le meilleur de n'importe quel microphone et élimine les incertitudes de votre chaîne d'entrée.

• Architecture de transimpédance rapide et musicale

• Chemin audio de précision avec résistances à film métallique de précision de 0,5 %

• Nouveau commutateur de gain rotatif plaqué or à 12 positions

• Amplificateur de ligne de sortie haute performance et amplificateur HPF

• Nouveau mode micro à ruban (également idéal pour les micros dynamiques) - Contournement du relais des condensateurs de découplage de l'alimentation fantôme, impédance d'entrée accrue et verrouillage 48 V

• Large plage de gain de 10 à 75 dB

• Suppression améliorée des interférences RFI

• Trois connecteurs de sortie : XLR symétrique, TRS symétrique et ¬º" asymétrique

• Panneau avant anodisé noir gravé au laser à toute épreuve

• Relais à contact doré scellé pour commutation d'entrée Hi-Z

• Indicateurs LED pour +48 V, mode ruban et HPF

PLAGE DE GAIN (pas de 5 dB)

Entrée micro : 10-65 dB

Entrée Hi-Z : -10-45 dB

Contrôle de trim de sortie : 0 à +10 dB

THD+N 1 kHz, bande passante 22 Hz-22 kHz

@ 20 dB Gain + 20 dBu en sortie : < 0,00085 %

@ 40 dB Gain + 20 dBu en sortie : < 0,0010 %

@ 60 dB Gain + 20 dBu en sortie : < 0,0050 %

DISTORSION D'INTERMODULATION

@ 40 dB de gain, +20 dBu en sortie :

SMPTE/DIN 4:1 7 kHz/50 Hz : <0,0020

BRUIT - RÉFÉRENCE À L'ENTRÉE @ 60 dB Gain

50 sources : <-130 dB

150 sources : <-128 dB

600 sources : <-124 dB

CMRR, gain à 60 dB, 3,5 Vcm

100 Hz : > 55 dB

1 kHz : > 75 dB

10 kHz : > 65 dB

DÉVIATION DE PHASE (HPF désactivé)

50 Hz-25 kHz à 40 dB Gain : <10

RÉPONSE EN FRÉQUENCE

Entrée micro à 40 dB Gain -3 dB : 3,8 Hz-288 kHz

Entrée micro à 40 dB Gain -0,5 dB : 8,35 Hz-135 kHz

Entrée Hi-Z à 20 dB Gain -3 dB : 1,7 Hz-180 kHz

Entrée Hi-Z à 20 dB Gain -0,5 dB : 4 Hz-72 kHz

IMPÉDANCE

Entrée micro : 8,1 kΩ

Entrée micro, mode ruban : 20k

Entrée Hi-Z (asymétrique) : 2,5 M

Entrée Hi-Z (symétrique) : 5 M

Sortie symétrique : 300

Sortie asymétrique : 150

COMPTEUR À LED DE CRÊTE

Seuil vert : -12 dBu

Seuil rouge : +16dBu

NIVEAU DE SORTIE MAXIMUM

Charge de 100 kOhm, THD de 0,1 %, 1 kHz, API Lunchbox : 27 dBu

POIDS et DIMENSIONS

0,7 lb : H5,25 x L1,5 x P6,6

316g : H13,34cm x L3,81cm x P16,75cm

CONSOMMATION D'ÉNERGIE

Courant requis des alimentations +16V et -16V : 120mA Max
