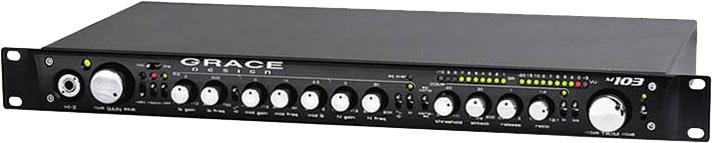

m103

Le m103 intègre le circuit éprouvé du préamplificateur micro m101. Pour de nombreux ingénieurs, le m101 est une introduction à la qualité de la préamplification micro et le point de départ idéal pour une tranche de console : musicale, transparente et pure. Marge dynamique, détails, clarté : tout y est. Il est équipé de notre mode micro à ruban exclusif, d'un filtre passe-haut 75 Hz et d'une alimentation fantôme 48 V.

La section d'égalisation 3 bandes repose sur une architecture d'accordage parallèle à un seul étage, minimisant les circuits et offrant une tonalité naturelle de 20 Hz à 20 kHz. Les commandes comprennent un médium entièrement paramétrique, avec des bandes hautes et basses balayables, utilisables en mode plateau ou crête. Grâce à la précision de cette conception, des incréments plus faibles de coupure ou d'amplification sont audibles, offrant un meilleur contrôle de la tonalité.

Le circuit du compresseur repose sur un atténuateur optique, le mécanisme de contrôle de gain le plus pur et le plus fidèle disponible. Il offre une limitation douce pour une compression relativement forte, tout en restant neutre et transparent. C'est le moyen idéal de tout compresser et de le diffuser en aval, propre, intact et vivant.

Un réducteur de gain à 10 segments et des indicateurs de niveau de sortie simplifient le contrôle de la compression et des niveaux de sortie. L'entrée haute impédance accessible en façade en fait un préampli instrument d'une qualité exceptionnelle. De nombreuses options d'E/S permettent d'accéder indépendamment aux sections préampli micro et égaliseur/compresseur, et l'ordre d'activation de l'égaliseur/compresseur est commutable.

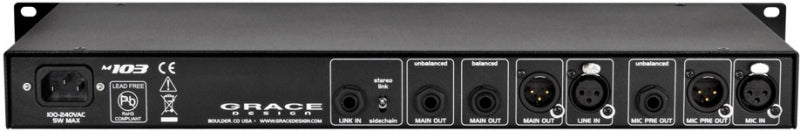

Une entrée double fonction Link/Sidechain sur le panneau arrière permet d'insérer des signaux Sidechain externes (pour le dé-essing et le ducking) ou de connecter deux m103 ensemble pour des applications de compression stéréo. Comme on pouvait s'y attendre, le m103 est conçu pour durer et bénéficie fièrement de notre garantie transférable de 5 ans. Voilà, c'est fait !

• Architecture de préamplificateur de microphone à transimpédance rapide et musicale

• Chemin audio mis à jour avec des résistances à film métallique de précision de 0,5 %

• Nouveau commutateur de gain rotatif plaqué or à 12 positions

• Amplificateur de ligne de sortie haute performance et amplificateur HPF

• Mode micro à ruban (également idéal pour les micros dynamiques) - Contournement du relais des condensateurs de découplage de l'alimentation fantôme, impédance d'entrée accrue et verrouillage 48 V

• Égaliseur de précision à 3 bandes, bande médiane entièrement paramétrique, mode crête et plateau pour les bandes hautes et basses

• compresseur optique nouvellement conçu

• Sortie directe de l'ampli micro

• Entrée ligne de section EQ/COMP

• Panneau avant anodisé noir gravé au laser à toute épreuve

• Relais à contact doré scellé pour commutation d'entrée Hi-Z

• Alimentation intégrée

• Indicateurs LED pour +48 V, mode ruban et HPF

• puissants indicateurs de 10 segments pour la réduction du gain et le niveau de sortie

PLAGE DE GAIN (pas de 5 dB)

Entrée micro : 10-65 dB

Entrée Hi-Z : -10-45 dB

THD+N 1 kHz, bande passante 22 Hz-22 kHz

@ 20 dB Gain + 20 dBu en sortie : < 0,00085 %

@ 40 dB Gain + 20 dBu en sortie : < 0,0010 %

@ 60 dB Gain + 20 dBu en sortie : < 0,0050 %

DISTORSION D'INTERMODULATION

@ 40 dB Gain + 20 dBu en sortie :

SMPTE/DIN 4:1 7 kHz/50 Hz : <0,0020

BRUIT - RÉFÉRENCE À L'ENTRÉE @60dB Gain 22Hz-22kHz BW

50 sources : <-130 dB

150 sources : <-128 dB

600 sources : <-124 dB

CMRR à 60 dB de gain, 3,5 Vcm

100 Hz : > 60 dB

1 kHz : > 75 dB

10 kHz : > 65 dB

RÉPONSE EN FRÉQUENCE

Entrée micro à 40 dBm Gain -3 dB : 3,7 Hz-140 kHz

Entrée Hi-Z à 20 dB Gain -3 dB : 1,2 Hz-112 kHz

IMPÉDANCE

Entrée micro : 8,1 kΩ

Entrée micro, mode ruban : 20k

Entrée Hi-Z (asymétrique) : 2,5 M

Entrée Hi-Z (symétrique) : 5 M

Sortie symétrique : 300

Sortie asymétrique : 150

COMPTEUR À LED DE CRÊTE

Seuil vert : -10 dBu

Seuil rouge : +16dBu

NIVEAU DE SORTIE MAXIMUM

Charge de 100 kOhm, THD de 0,1 % : +28 dBu

Section EQ/COMP

PLAGE DE GAIN

Réglage de sortie : -10 - +10 dB

EQ : 3 bandes de 0 à 12 dB de réduction ou d'amplification

Gamme de basses fréquences : 20 Hz - 750 Hz

Gamme de fréquences moyennes : 500 Hz - 4 kHz

Fréquence moyenne Q : 0,5 - 5

Gamme de hautes fréquences : 3 kHz - 20 kHz

Commutateurs Peak/Shelf basse et haute fréquence :

Compresseur - Inserts pré ou post EQ

Plage de seuil : -15 - +15 dBu

Portée d'attaque : 3 - 200 ms

Plage de déclenchement : 0,03 - 3 s

Plage de ratios : 1:1 - 12:1

Réduction de gain : 0 - 10 dB

THD+N 1 kHz, bande passante 22 Hz-22 kHz

@ 0 dB Gain + 20 dBu en sortie : < 0,002 %

DISTORSION D'INTERMODULATION

@ 0 dB Gain + 20 dBu en sortie

SMPTE/DIN 4:1 7 kHz/50 Hz : <0,002%

BRUIT DE SORTIE 22 Hz-22 kHz BW

@0dB Gain : <-78dB

CMRR à 0 dB de gain, 3,5 Vcm

100 Hz : > 75 dB

1 kHz : > 75 dB

10 kHz : > 75 dB

RÉPONSE EN FRÉQUENCE

@0dB Gain -3dB : 0,016Hz-150kHz

IMPÉDANCE

Entrée de ligne : 24 k

Sortie principale équilibrée : 350

Sortie principale asymétrique : 150

Lien In - mode sidechain : 100k

INDICATEURS DE NIVEAU

Seuil de crête de l'égaliseur : 6 dB en dessous de l'écrêtage inter-étages

Niveau de sortie VU-mètre : 0 dB VU = + 4 dBu en sortie

Compteur de réduction de gain : réduction de gain de 0 à 10 dB

NIVEAU DE SORTIE MAXIMUM

Charge de 100 kOhm, THD de 0,1 % : +28 dBu

POIDS et DIMENSIONS

4,5 lb : H 1,7 po x L 19 po x P 9 po

2,05 kg : H 4,3 cm x L 48,3 cm x P 22,9 cm

CONSOMMATION D'ÉNERGIE

85-264 VCA / 120-370 VCC : 14 watts maximum
