A1

La chaîne latérale du dé-esseur utilise un DSP, unique en son genre, mais avantageux pour sa précision et l'utilisation d'un élément de gain à très faible bruit. Deux modules peuvent être reliés en chaîne latérale pour un fonctionnement stéréo. Il dispose d'une entrée à large plage de niveaux, symétrisée par transformateur, avec un atténuateur pour la sensibilité au niveau ligne. Le gain d'entrée est réglable par un commutateur à seize positions. Un filtre coupe-bas est utile pour le travail au microphone. L'alimentation fantôme peut être activée ou désactivée. La sortie est également symétrisée par transformateur et dispose d'un potentiomètre supplémentaire permettant de régler le niveau de sortie indépendamment de celui du dé-esser. Un commutateur polaire permet de modifier la polarité absolue du signal de sortie. La section dé-esseur utilise un filtre passe-bande pour diviser la bande audio. Les paramètres du filtre passe-bande sont la fréquence centrale et le facteur Q. Le paramètre Seuil définit la sensibilité de la chaîne latérale du dé-esseur. Plusieurs temps d'attaque et de relâchement, ainsi que des rapports, sont réglables via des commutateurs DIP situés sous l'appareil. Une LED indique si une réduction de gain est en cours et un commutateur « écoute » permet d'écouter le signal filtré par le filtre passe-bande. Il est utile, par exemple, pour zoomer sur des sibilances spécifiques. Le dé-esseur peut être contourné par un commutateur. Plusieurs LED permettent de surveiller les niveaux d'entrée et de sortie.

ENTRÉE, PRÉAMPLIFICATEUR :

L'étage de préamplification microphonique A1 utilise une conception discrète de classe A, symétrisée par transformateur, avec une architecture d'amplification à contre-réaction de courant pour une faible distorsion et une large bande passante sur toute la plage de gain. Le préamplificateur présente un très faible bruit pour une large plage d'impédances de source, sur toute la plage de gain. Le gain est variable par pas de 3 dB entre 15 et 60 dB. Un atténuateur de 24 dB permet également d'alimenter les niveaux ligne. Un filtre passe-haut est disponible. La fréquence de coupure est réglable à 40 ou 80 Hz.

DÉ-ESSER :

La section dé-esser utilise une conception avancée de signaux mixtes : le trajet direct du signal est entièrement analogique, tandis que la chaîne latérale fonctionne en numérique. Cela permet d'utiliser un convertisseur N/A multiplicateur (MDAC) à faible distorsion comme élément à gain variable. La chaîne latérale est conçue pour une très faible latence, avec une fréquence d'échantillonnage de 500 kHz.

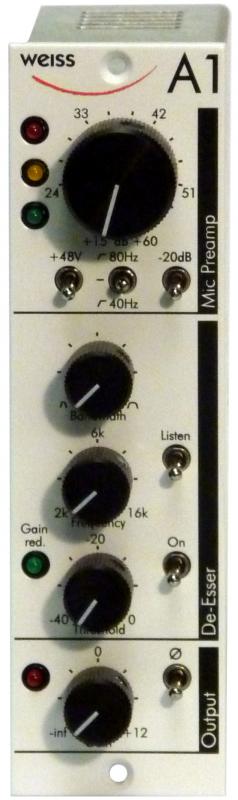

COMMANDES DU PANNEAU AVANT :

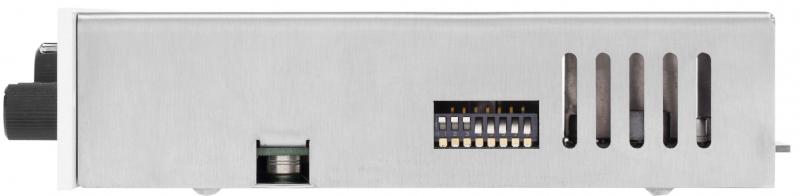

Les commandes du panneau avant de la section dé-esser sont des boutons de fréquence, de bande passante et de seuil. D'autres paramètres (ratio, temps d'attaque et de relâchement) sont réglables via des commutateurs DIP.

SORTIR:

La sortie utilise également un transformateur équilibré avec un niveau de sortie maximal élevé de +27 dBu. Un potentiomètre de gain de sortie supplémentaire permet de régler le niveau de sortie sur une large plage.

POUVOIR:

:

Compatible avec les racks d'alimentation API série 500

Consommation de courant ±16 V alimentation : 150 mA

Consommation de courant alimentation +48 V : 15 mA

TAILLE:

Profondeur : 15 cm

Largeur : 3,8 cm (1 fente)

Hauteur : 13,3 cm

SAISIR:

Plage de gain d'entrée, pad désactivé : +15 dB à +60 dB, pas de 3 dB

Atténuation du pad : 24 dB

Niveau d'entrée maximal au gain d'entrée minimal, atténuateur activé : +29,7 dBu (pour THD+N 80 dB)

Impédance d'entrée à 1 kHz, pad désactivé : 8,4 kΩ

Impédance d'entrée à 1 kHz, pad activé : 2,8 kΩ

SORTIR:

Plage de gain de sortie : dB à +12 dB, continu

Niveau de sortie maximal, charge de 100 kΩ : +27,0 dBu (pour THD+N 80 dB)

Impédance de sortie à 1 kHz : 290
